MODEL
TB320 Rám
POHON
Diesel
KATEGÓRIA
Minibagre (1 – 5 t)
KONŠTRUKCIA KABÍNY
Ochranný rám (ROPS)
VÝLOŽNÍK
Pevný výložník
TVAR ZADNEJ ČASTI
Štandardná zadná časť
BOČNÝ POSUN
áno
HYDRAULICKY NASTAVITEĽNÝ PODVOZOK
áno
1 / 3
TB320 Rám
- Hmotnosť
- 2,0 t
- Výkon
- 12 kW
- Hĺbka kopania
- 2,37 m

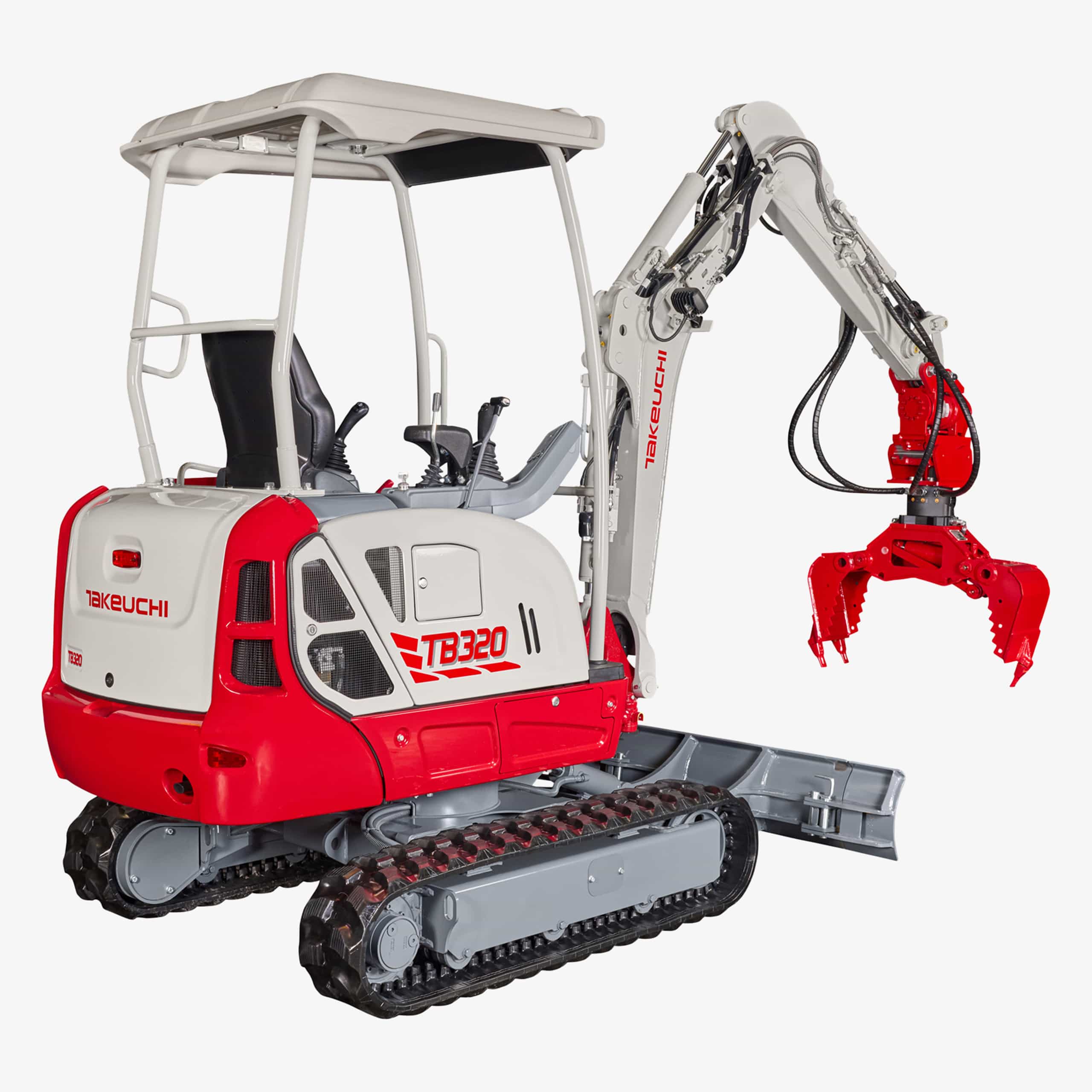

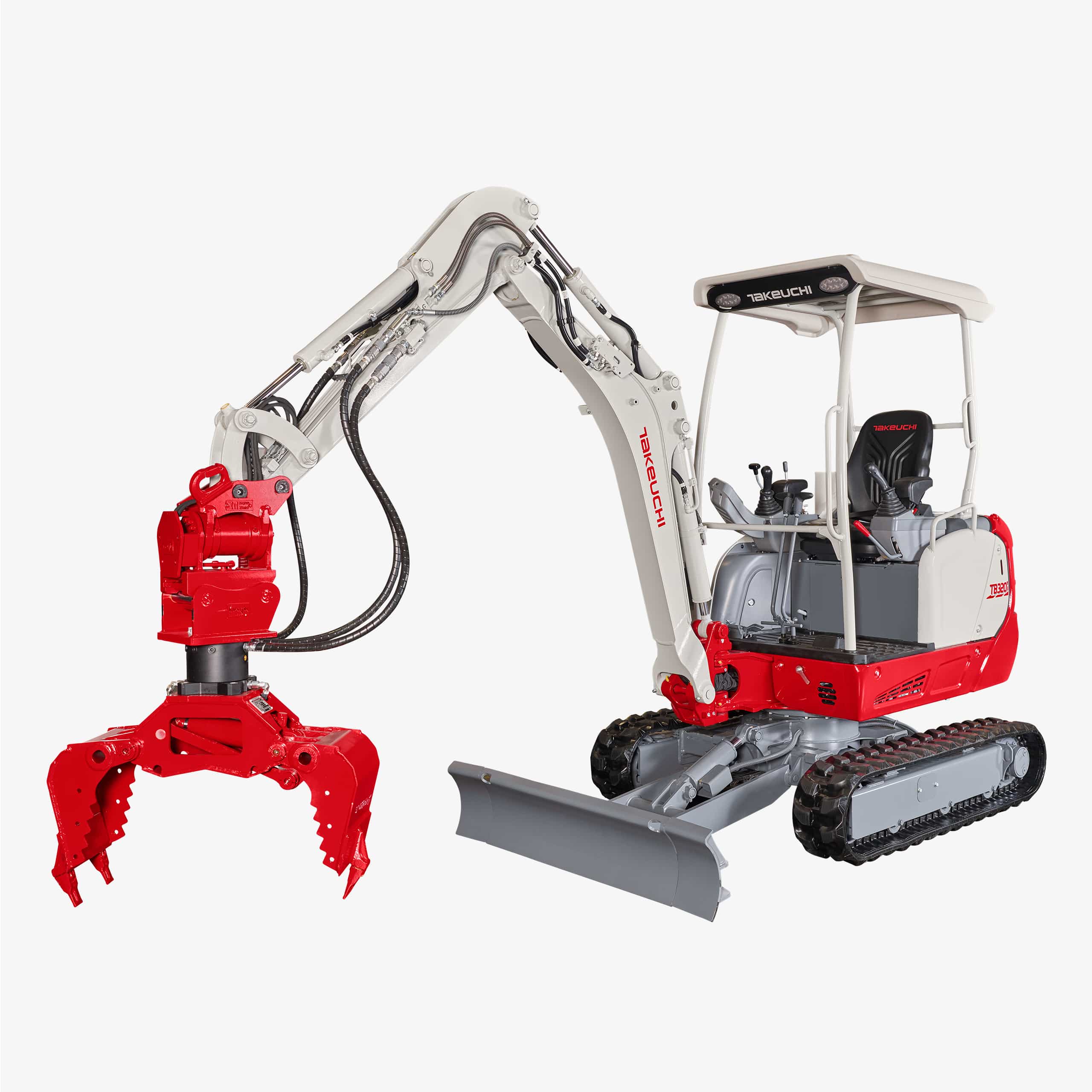

2-tonový minibager s ochranným rámom a hydraulicky rozšíriteľným podvozkom. 40 l/min na 1. okruhu – najlepší prietok v triede.
- Lyžice o šírke 300 / 400 / 500 /600 / 850 / 1000 mm (svahovacia lyžica)
- 4 hydraulické okruhy, z toho 3 proporcionálne
- Hydraulické rozšírenie rozchodu – pre väčšiu stabilitu
- Zdvíhací valec je konštruovaný ako krčný valec a poskytuje optimálnu ochranu aj pri búracích prácach
PREVÁDZKOVÁ HMOTNOSŤ
2.025 kg
CELKOVÁ ŠÍRKA
985 / 1.370 mm
CELKOVÁ VÝŠKA
2.300 mm
POLOMER OTÁČANIA ZADNEJ ČASTI
1.110 mm
PREPRAVNÁ DĹŽKA (RADLICA VZADU)
4.245 mm
HĹBKA KOPANIA
2.370 mm
VÝSYPNÁ VÝŠKA
2.725 mm
JAZDNÁ RÝCHLOSŤ
4,5 km/h
STÚPAVOSŤ
15 ° | 27 %
BOČNÝ POSUN VĽAVO | VPRAVO
78 | 49 °
MAXIMÁLNA ŤAŽNÁ SILA
21,1 kN
KOPACIA SILA LYŽICE
17 kN
KOPACIA SILA RAMENA
9,1 kN
KOPACIA SILA VÝLOŽNÍKA
9,2 kN
TYP MOTORA
Yanmar 3TNV70
KONŠTRUKCIA MOTORA
3-valec, vodou chladený
EMISNÁ TRIEDA
Stupeň V
MENOVITÝ VÝKON (ISO 14396)
12 kW
KRÚTIACI MOMENT
53 Nm
DPF (FILTER TUHÝCH ČASTÍC)
nie
SCR (ADBLUE)
nie
DOC (OXIDAČNÝ KATALYZÁTOR)
nie
HYDRAULICKÉ ČERPADLÁ – PREHĽAD
2 axiálno-piestové čerpadlá + 2 ozubené čerpadlá
Č1 – TYP
Premenlivé axiálno-piestové čerpadlo
Č1 – PRIETOK (L/MIN)
20 l/min
Č1 – TLAK (BAR)
210 bar
Č2 – TYP
Premenlivé axiálno-piestové čerpadlo
Č2 – PRIETOK (L/MIN)
20 l/min
Č2 – TLAK (BAR)
210 bar
Č3 – TYP
Ozubené čerpadlo
Č3 – PRIETOK (L/MIN)
11,3 l/min
Č3 – TLAK (BAR)
180 bar
Č4 – TYP
Ozubené čerpadlo
Č4 – PRIETOK (L/MIN)
6,8 l/min
Č4 – TLAK (BAR)
34 bar
ODVZDUŠNENIE HYDRAULICKEJ NÁDRŽE
áno
HYDRAULICKÉ OKRUHY – PREHĽAD
Okruh 1+2+3+4 (prop. | prop. | 0-1 | prop.)
OKRUH 1 – RIADENIE
proporcionálne
OKRUH 1 – TRVALÁ PREVÁDZKA
nie
OKRUH 1 – VYSOKÝ PRIETOK
nie
OKRUH 1 – NASTAVITEĽNÝ
áno
OKRUH 1 – PRIETOK (L/MIN)
40 l/min
OKRUH 1 – TLAK (BAR)
210 bar
OKRUH 2 – RIADENIE
proporcionálne
OKRUH 2 – NASTAVITEĽNÝ
nie
OKRUH 2 – PRIETOK (L/MIN)
11,3 l/min
OKRUH 2 – TLAK (BAR)
180 bar
OKRUH 3 – RIADENIE
0-1 (prepínací ventil)
OKRUH 3 – NASTAVITEĽNÝ
nie
OKRUH 3 – PRIETOK (L/MIN)
11,3 l/min
OKRUH 3 – TLAK (BAR)
180 bar
OKRUH 4 – RIADENIE
áno
OKRUH 4 – NASTAVITEĽNÝ
áno
OKRUH 4 – PRIETOK (L/MIN)
11,3 l/min
OKRUH 4 – TLAK (BAR)
180 bar
TYP JAZDNÉHO MOTORA
Axiálno-piestový motor (premenlivý)
TYP OTOČNÉHO MOTORA
Axiálno-piestový motor (pevný)
MERNÝ TLAK NA PODKLAD
0,32 kg/cm²
ŠÍRKA PODVOZKU
980 / 1.370 mm
TYP PÁSOV
Gumové
ŠÍRKA PÁSOV
230 mm
ČERPADLO NA PLNENIE PALIVA
nie
TLAKOVÝ ZÁSOBNÍK
áno
PARKOVACIA BRZDA
s pružinovým zásobníkom
OTOČNÁ BRZDA
s pružinovým zásobníkom

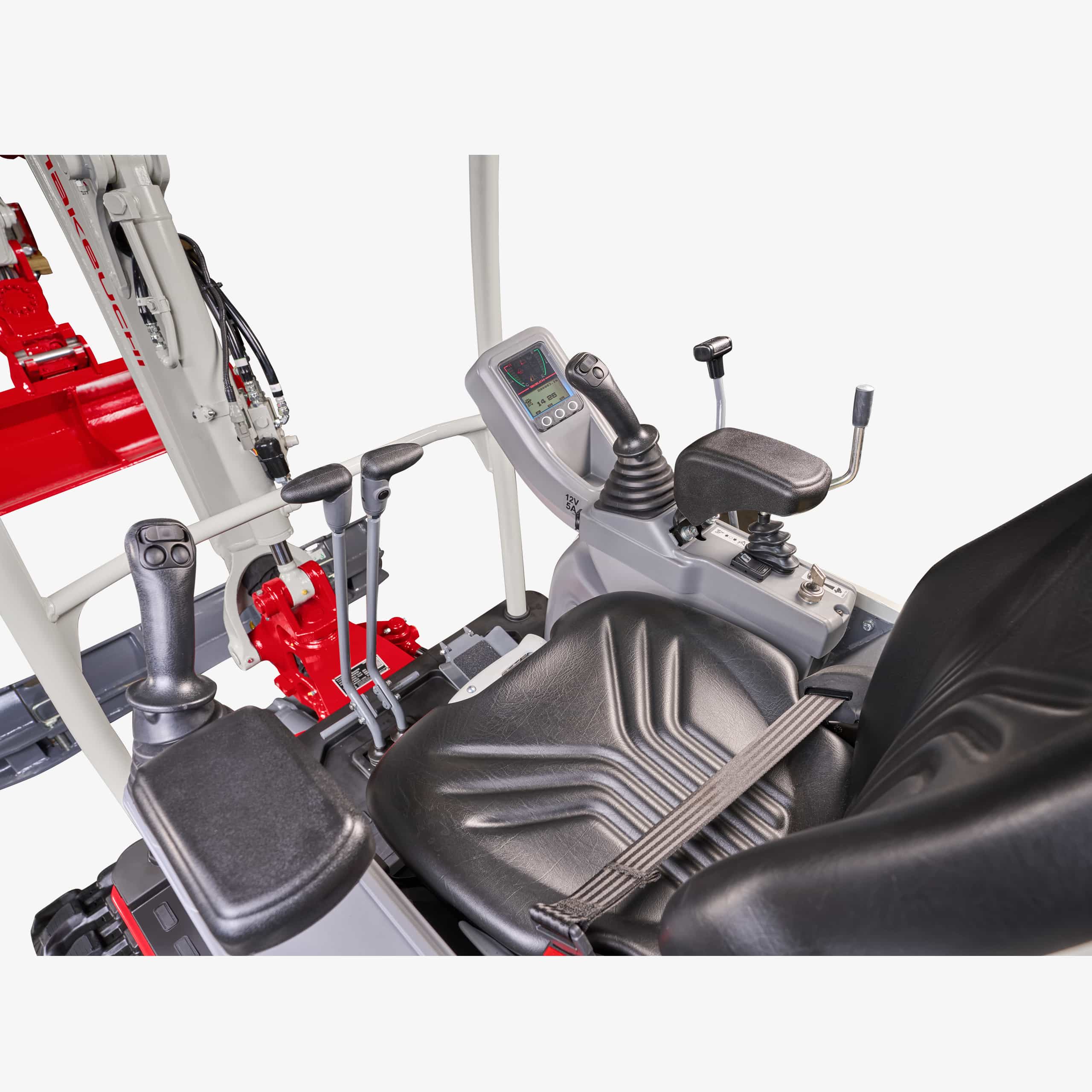

DISPLEJ
3,5″ LCD displej vr. ukazovateľa hladiny paliva a teploty
KÚRENIE
áno
KLIMATIZÁCIA
nie
RÁDIO
áno
SEDADLO
Odpružené komfortné sedadlo (látka)
VYHRIEVANIE SEDADLA
nie
USB NABÍJACIA ZÁSUVKA
nie
