MODEL
TB217R
POHON
Diesel
KATEGÓRIA
Minibagre (1 – 5 t)
KONŠTRUKCIA KABÍNY
Ochranný rám (ROPS)
VÝLOŽNÍK
Pevný výložník
TVAR ZADNEJ ČASTI
Krátka zadná časť
BOČNÝ POSUN
áno
HYDRAULICKY NASTAVITEĽNÝ PODVOZOK
áno
1 / 10

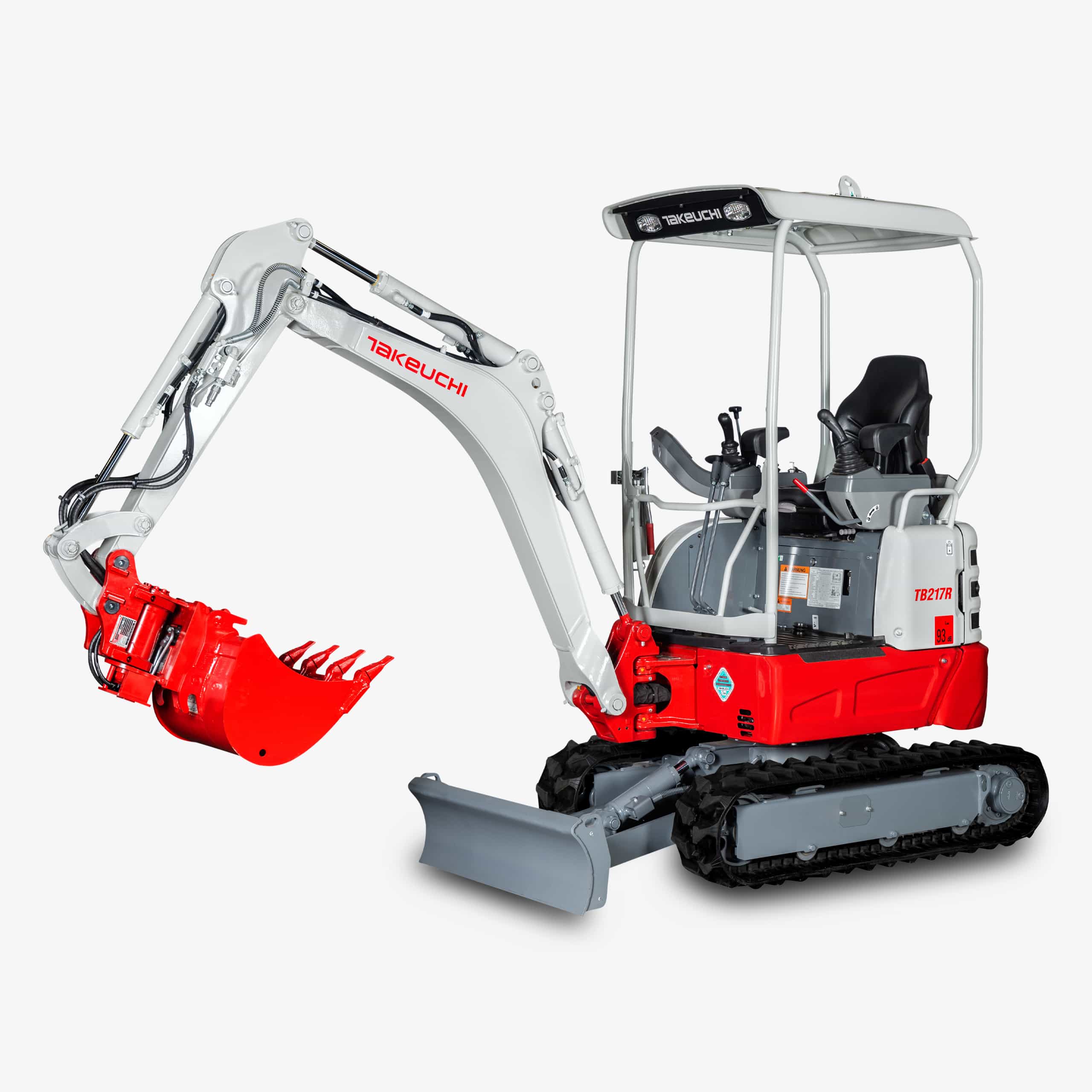

TB217R
- Hmotnosť
- 1,8 t
- Výkon
- 11,5 kW
- Hĺbka kopania
- 2,39 m
Minibager s krátkou záďou. Šírka pod 1 meter, malý polomer otáčania, hydraulicky rozšíriteľný podvozok. Krčný zdvíhací valec chránený pri demolačných prácach.
- Lyžice o šírke 300 / 400 / 500 /600 / 850 / 1000 mm (svahovacia lyžica)
- 3 hydraulické okruhy, z toho 2 proporcionálne
- Hydraulické rozšírenie rozchodu – pre väčšiu stabilitu
- Zdvíhací valec je konštruovaný ako krčný valec a poskytuje optimálnu ochranu aj pri búracích prácach
PREVÁDZKOVÁ HMOTNOSŤ
1.770 kg
CELKOVÁ ŠÍRKA
980 mm
CELKOVÁ VÝŠKA
2.345 mm
POLOMER OTÁČANIA ZADNEJ ČASTI
730 mm
PREPRAVNÁ DĹŽKA (RADLICA VZADU)
3.585 mm
HĹBKA KOPANIA
2.390 mm
VÝSYPNÁ VÝŠKA
2.545 mm
JAZDNÁ RÝCHLOSŤ
4,2 km/h
STÚPAVOSŤ
15 ° | 27 %
BOČNÝ POSUN VĽAVO | VPRAVO
70 | 50 °
MAXIMÁLNA ŤAŽNÁ SILA
19,4 kN
KOPACIA SILA LYŽICE
14 kN
KOPACIA SILA RAMENA
9,5 kN
KOPACIA SILA VÝLOŽNÍKA
7,7 kN
TYP MOTORA
YANMAR3TNV70
KONŠTRUKCIA MOTORA
3-valec, vodou chladený
EMISNÁ TRIEDA
Stupeň V
MENOVITÝ VÝKON (ISO 14396)
11,5 kW
KRÚTIACI MOMENT
53 Nm
HYDRAULICKÉ ČERPADLÁ – PREHĽAD
2 axiálno-piestové čerpadlá + 2 ozubené čerpadlá
Č1 – TYP
Premenlivé axiálno-piestové čerpadlo
Č1 – PRIETOK (L/MIN)
16,8 l/min
Č1 – TLAK (BAR)
210 bar
Č2 – TYP
Premenlivé axiálno-piestové čerpadlo
Č2 – PRIETOK (L/MIN)
16,8 l/min
Č2 – TLAK (BAR)
210 bar
Č3 – TYP
Ozubené čerpadlo
Č3 – PRIETOK (L/MIN)
10,8 l/min
Č3 – TLAK (BAR)
200 bar
Č4 – TYP
Ozubené čerpadlo
Č4 – PRIETOK (L/MIN)
5,5 l/min
Č4 – TLAK (BAR)
34 bar
HYDRAULICKÉ OKRUHY – PREHĽAD
Okruh 1+2+3 (prop. | prop. | 0-1)
OKRUH 1 – RIADENIE
proporcionálny nožný pedál
OKRUH 1 – PRIETOK (L/MIN)
33,6 l/min
OKRUH 1 – TLAK (BAR)
210 bar
OKRUH 2 – RIADENIE
proporcionálne
OKRUH 2 – PRIETOK (L/MIN)
10,8 l/min
OKRUH 2 – TLAK (BAR)
200 bar
OKRUH 3 – RIADENIE
0-1 (prepínací ventil)
OKRUH 3 – PRIETOK (L/MIN)
10,8 | 6,5 l/min
OKRUH 3 – TLAK (BAR)
200 | 34 bar
TYP JAZDNÉHO MOTORA
Axiálno-piestový motor (premenlivý)
TYP OTOČNÉHO MOTORA
Axiálno-piestový motor (pevný)
MERNÝ TLAK NA PODKLAD
0,26 kg/cm²
ŠÍRKA PODVOZKU
980 | 1.300 mm
TYP PÁSOV
Gumové
ŠÍRKA PÁSOV
230 mm
TLAKOVÝ ZÁSOBNÍK
áno
PARKOVACIA BRZDA
s pružinovým zásobníkom
OTOČNÁ BRZDA
s pružinovým zásobníkom
DISPLEJ
3,5″ LCD displej vr. ukazovateľa hladiny paliva a teploty
SEDADLO
Odpružené komfortné sedadlo (PVC)
